### 引言

在工業機械制造的浩瀚領域中，平鍵作為連接軸與輪轂的基礎元件，其規格與形態的選擇直接關乎到機械傳動的效率、穩定性和壽命。本文將從基礎概念出發，逐步深入探討平鍵的規格分類、形態特點及在不同應用場景下的選擇策略，為您揭開平鍵選型的神秘面紗。

### 一、平鍵基礎知識概覽

#### 1.1 平鍵的定義與作用

平鍵是一種標準化的連接件，通過其側面與鍵槽的緊密配合，實現軸與輪轂之間的周向固定并傳遞轉矩。它廣泛應用于各類機械設備中，是確保傳動系統穩定運行的關鍵組件。

#### 1.2 平鍵的主要類型

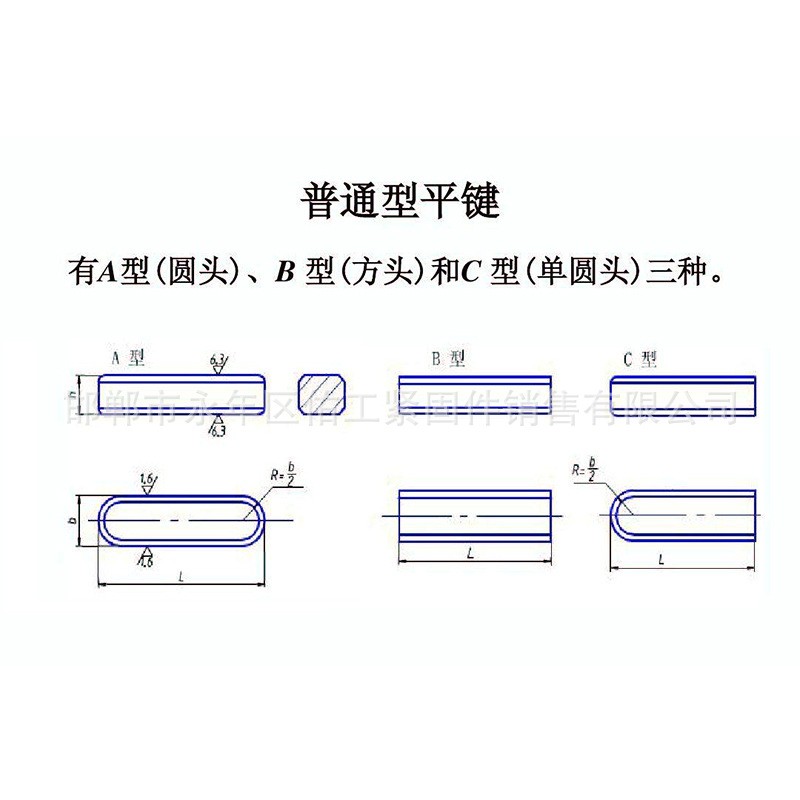

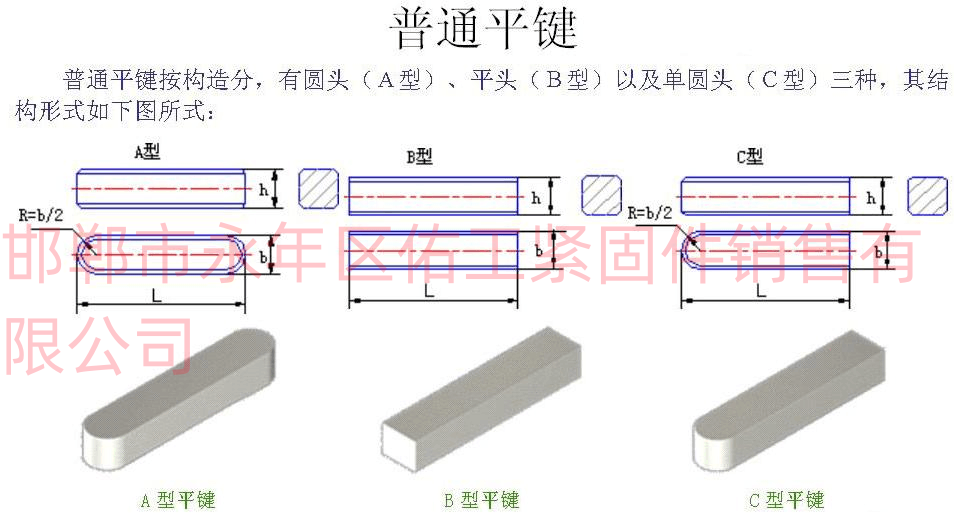

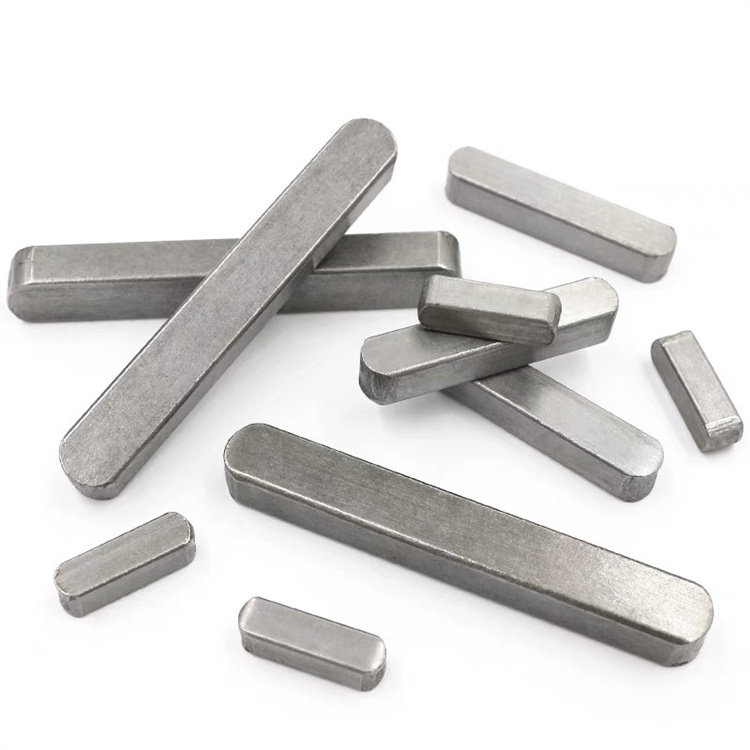

- **普通平鍵**：最常見，結構簡單，按照國家標準GB1096普通平鍵（GB1096-2003）分為三種結構形式，如圖所示（倒角或倒圓未畫），A型為圓頭普通平鍵，B型為方頭普通平鍵，C型為單圓頭普通平鍵。普通平鍵的主要結構尺寸為鍵寬b、鍵高h、鍵長L。??

2、普通平鍵的標記格式為：?????名稱?鍵的形式?鍵寬b?×?鍵高h?×鍵長L??GB1096-2003。??????其中A型普通平鍵的形式A可以省略不注。??????????例如A型普通平鍵，b=8，h=7,?L=25,?標記為?鍵?8×7×25?GB1096-2003，如為B型普通平鍵，尺寸同上，則標記為：鍵??B8×7×25??GB1096-2003。根據截面尺寸不同適用于不同大小的軸徑。

如下圖：

- **薄型平鍵**：用于空間受限的場合，厚度較普通平鍵薄。

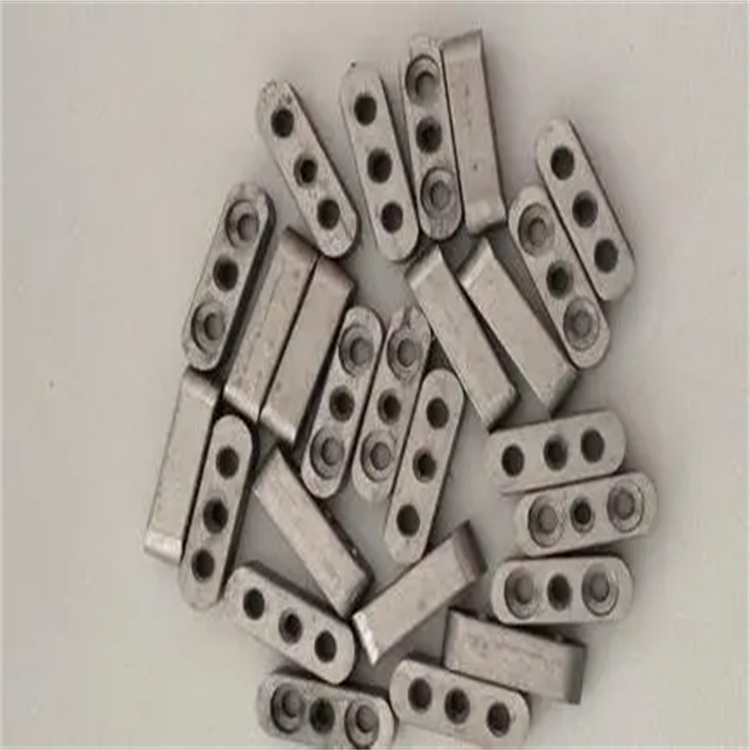

- **導向平鍵**：除了傳遞轉矩外，還承擔軸向?qū)蜃饔谩?/span>

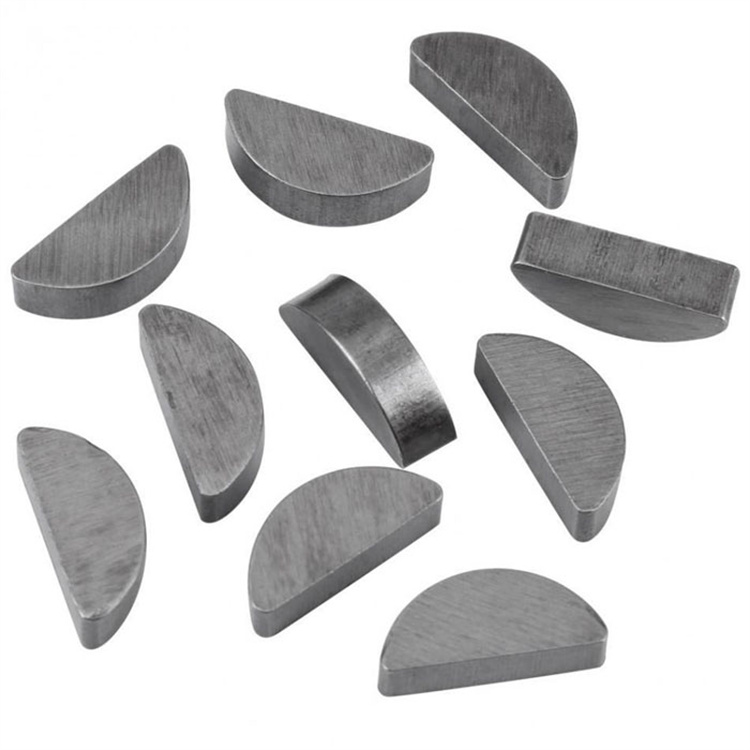

- **半圓鍵**：截面為半圓形，對中性好，適用于輕載或精度要求不高的場合。

### 二、平鍵規格的選擇依據

#### 2.1 軸徑與輪轂孔徑

平鍵的規格首先需根據軸徑和輪轂孔徑確定。通常，選擇平鍵的截面尺寸應保證鍵與鍵槽有足夠的接觸面積，以傳遞所需轉矩并防止過載損壞。

#### 2.2 傳遞轉矩大小

傳遞的轉矩大小是決定平鍵規格的重要因素。大轉矩需選用截面尺寸大、強度高的平鍵，以確保傳動的可靠性。

#### 2.3 工作環境與條件

考慮工作環境中的溫度、濕度、腐蝕性等因素，選擇耐用的材料如不銹鋼或經過特殊處理的合金鋼平鍵。

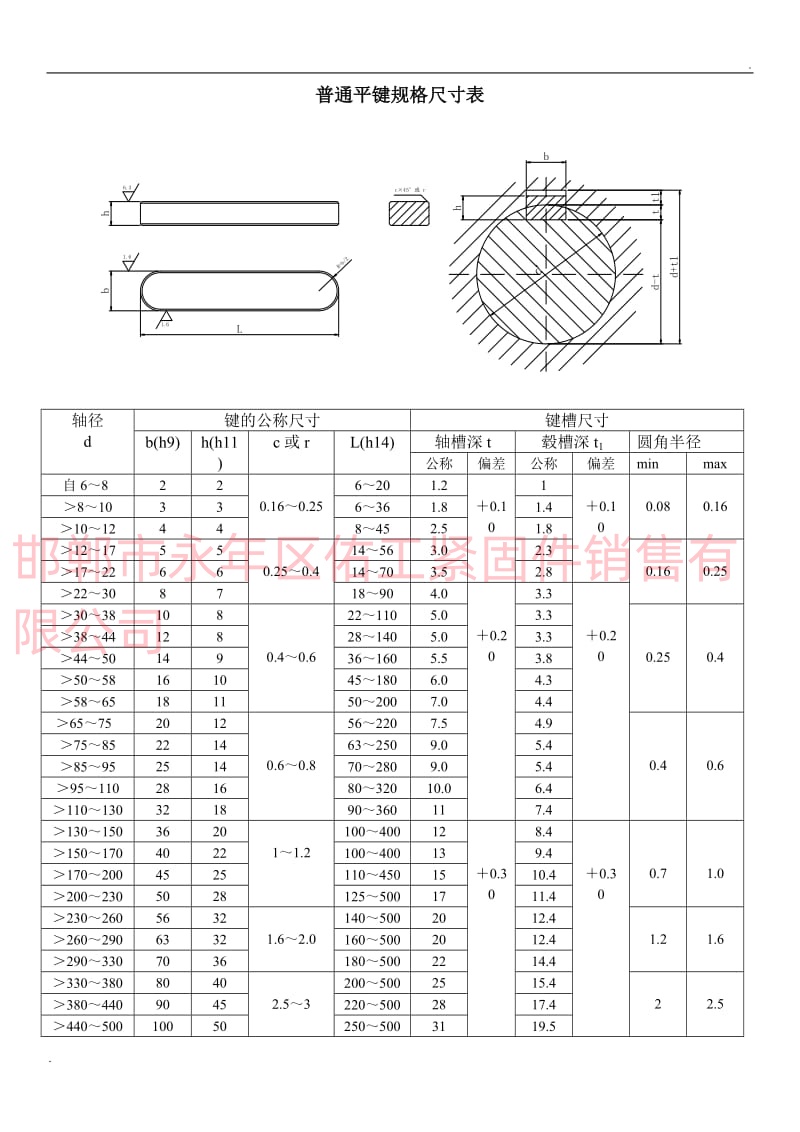

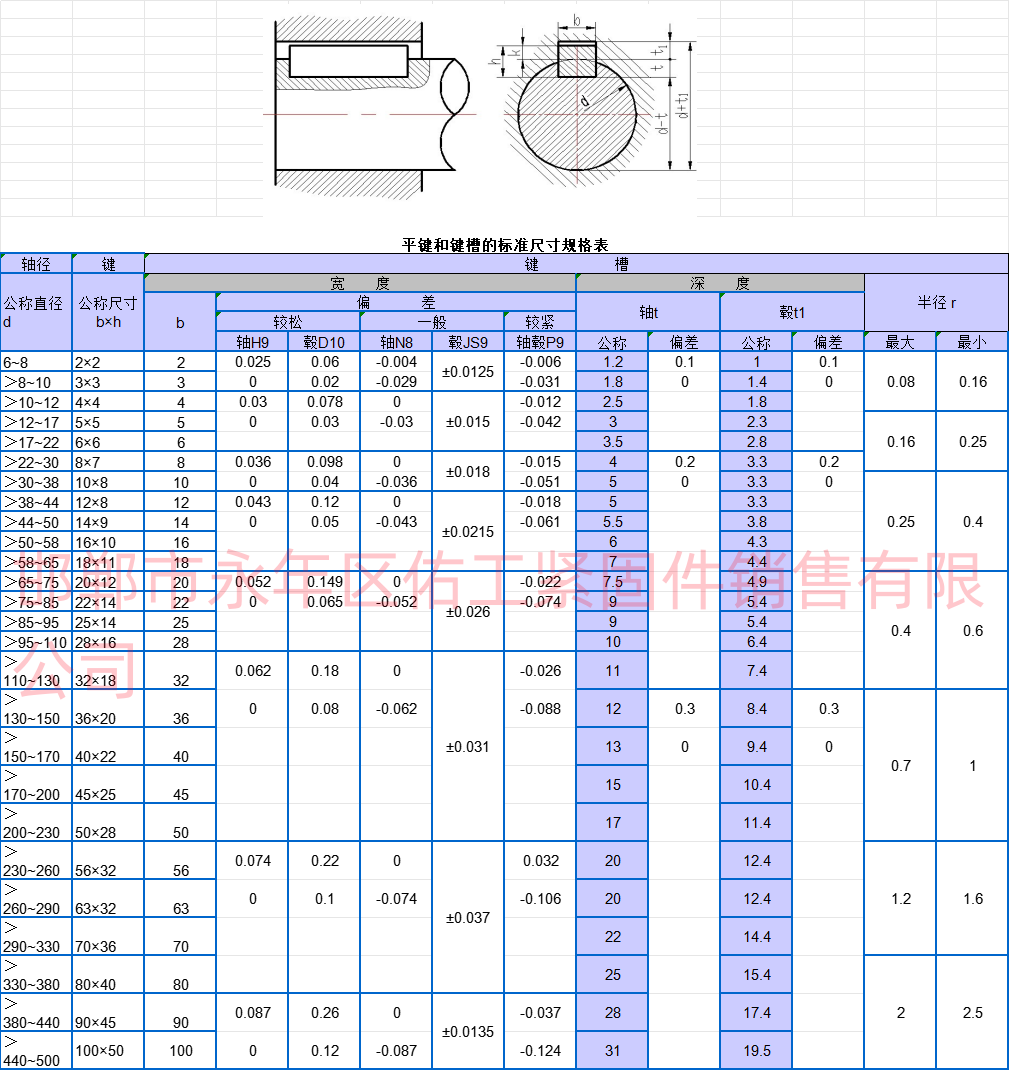

下圖附軸徑對應的鍵槽規格數據：

### 三、平鍵形態的選擇策略

#### 3.1 形態特點分析

- **直頭平鍵**：安裝拆卸方便，適用于一般傳動。

- **圓頭平鍵**：頭部圓滑，減少應力集中，適用于高頻沖擊載荷。

- **單圓頭平鍵**：一頭平一頭圓，適用于一端固定一端活動的連接。

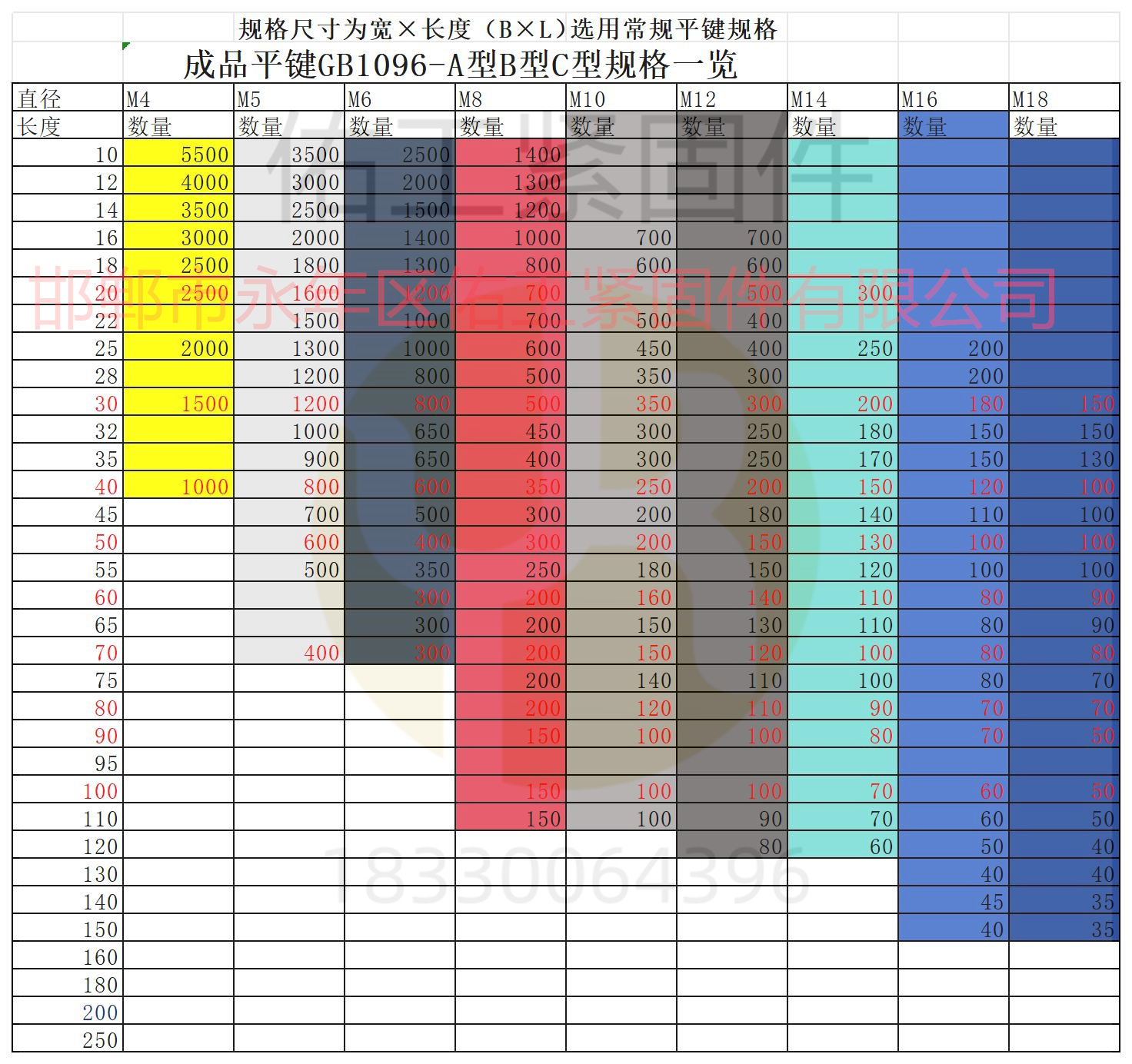

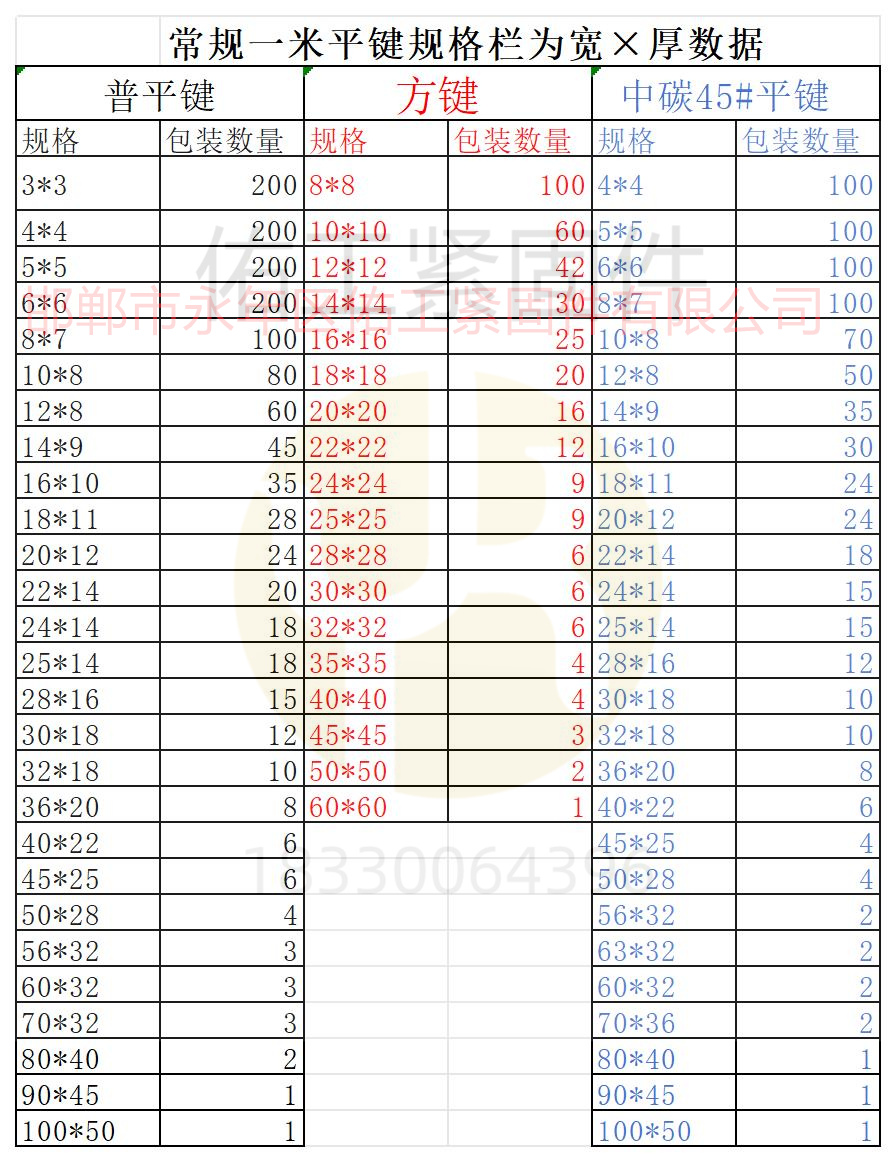

 下面付常用規格尺寸表供參考：

#### 3.2 應用場景匹配

- **高速旋轉設備**：建議選擇圓頭或單圓頭平鍵，以減少振動和噪音。

- **精密傳動系統**：采用導向平鍵，提高傳動的精確性和穩定性。

- **空間受限環境**：優先考慮薄型平鍵或半圓鍵，以節省空間。

### 四、平鍵安裝與維護注意事項

- **精確加工**：鍵槽尺寸必須精確，以保證平鍵與鍵槽的良好配合。

- **定期檢查**：定期檢查平鍵及鍵槽的磨損情況，及時更換損壞部件。

- **潤滑保養**：適當潤滑可減少摩擦，延長平鍵使用壽命。

### 結語

平鍵雖小，卻承載著機械傳動的大任。通過本文的詳細解析，相信您對平鍵的規格與形態選擇有了更深入的理解。在實際應用中，結合具體工況和需求，合理選擇平鍵的規格與形態，是確保機械設備高效、穩定運行的關鍵。未來，隨著材料科學和制造技術的不斷進步，平鍵的設計與應用也將迎來更多創新與突破，為工業機械制造注入新的活力。

希望本文能為您的機械設計工作提供有價值的參考，歡迎持續關注我們的科普創作，探索更多機械世界的奧秘！
